Обзор продукции
фирмы Song chuan
Фирма Song chuan специализируется на выпуске электромагнитных реле и давно завоевала свою нишу на этом секторе рынка благодаря оптимальному соотношению «цена - качество». Несомненно, реле этой фирмы знакомы многим, но прежде всего - автовладельцам. Даже такие гиганты, как General Motors, более половины своей продукции комплектуют изделиями компании Song chuan. Кроме того, продукция компании применяется в машиностроении, связи и энергетике. Электромагнитные реле всегда будут требоватся там, где в выключенном состоянии не должно быть токов утечки, где имеются перенапряжения, большие переходные процессы и где быстродействие не критично.
Фирма Song chuan выпускает не только реле, но и многие виды разъемов к этим реле, применение которых значительно упрощает обслуживание аппаратуры или машин, в которых они применяются. Выпускаются разъемы для монтажа на плату, в панель шкафа, на DIN-рейку, с ножевыми и круглыми штыревыми выводами, с выводами в виде клемм. Есть и специальные автомобильные разъемы.
Широкая гамма продукции рассчитана на разные условия эксплуатации. Соответственно и материал контактов может быть различным — от чистого золота (для тех, у кого на первом месте низкое контактное сопротивление) до вольфрама (там, где необходимо обеспечить надежное отключение в тяжелых условиях, исключить приваривание контактов друг к другу). Рекомендации по применению того или иного материала контактов приведены в таблице 1.
Таблица 1
| Материал контактов |
способ крепления |
типичные свойства |
типовые применения |
ограничения |
| сульфатирование |
оксидирование |
| чистое золото Au |
X |
X |
высокая коррозионная стойкость, слишком мягкий материал, опасность залипания контактов |
высокие требования к контактному сопротивлению, необходимость защиты контактов |
- |
| твердое золото AuNi 1, AuCo 1 |
X |
X |
повышенная коррозионная стойкость, стабильное контактное сопротивление при малых нагрузках |
работа в сухой атмосфере, содержащей сернистые газы |
U – ~~60 В, I – ~~0,2 A |
| серебро палладий AgPd 30 |
X |
X |
более высокая стойкость к помутнению, чем у Ag; материал дорогой, но стабильный |
малые нагрузки, сигнальные цепи, телекоммуникационное оборудование |
>1 В, 1 мА ~1 А |
| кристаллы серебро никель AgNi 15 |
O |
X |
более высокая стойкость к залипанию контактов, чем у Ag, но чуть более высокое контактное сопротивление |
широкое применение для средних нагрузок, работает лучше, чем чистое серебро |
>12 В, 10 мA~10 A |
| серебро никель AgNi 10 |
O |
X |
более стойкие к залипанию, но с повышенным контактным сопротивлением |
коммутация нагрузок средней мощности на постоянном токе |
>12 В, >100 мA |
| серебро оксид кадмия AgCdO 10 |
O |
X |
менее подвержены залипанию, чем AgNi, но более высокое контактное сопротивление, экологически безвреден |
коммутация индуктивных нагрузок |
>12 В, >100 мA |
| серебро оксид олова AgSnO 10 |
O |
X |
незначительная склонность к залипанию, значительное контактное сопротивление |
работа с нагрузками средней мощности, коммутация постоянного тока |
>12 В, >100 мA |
| серебро оксид олова оксид индия AgSnOInO |
O |
X |
более значительное контактное сопротивление, ничтожная склонность к залипанию |
работа с более тяжелыми нагрузками с большими пусковыми токами |
>12 В, >100 мA |
| вольфрам W |
X |
O |
наибольшее контактное сопротивление, высокая механическая и тепловая стойкость |
тяжелые нагрузки с большими пусковыми токами и тяжелыми переходными процессами |
>60 В >1 A |
В таблице приведены лишь некоторые из используемых в производстве реле контактных материалов. Эти материалы используются в диапазонах максимальных токов от 200 мА до 50 А при напряжениях от 100 мВ до 600 В. Для специфических применений, под заказ, фирма Song chuan обещает подобрать материал контактов, наиболее соответствующий характеру коммутируемой нагрузки.
Кстати, о заказах. Многие типы реле дополнительно комплектуются цепочками защиты контактов, цепями гашения ЭДС самоиндукции, тестовыми кнопками, механически воздействующими на якорь реле. Например, корпуса реле SCL, SCLA и SCLB прозрачные и предусматривают монтаж светодиодов, неоновых ламп или защитного диода параллельно обмотке. Применение индикации в таких реле упрощает диагностику шкафов автоматики, облегчая поиск неисправностей. В стандартной комплектации реле выпускаются без дополнений, но если заказчику нужно, то необходимые компоненты будут смонтированы прямо в корпусе реле.
Например, у реле типа 792 есть защитные диоды или варисторы, которые встроены параллельно обмотке. У типа 823, кроме обмотки, диоды ставят еще и у контактов.
Общеизвестный факт, что при работе аппаратуры образуется тепло. Поэтому реле, встроенные в аппаратуру, подвержены действию тепла, выделяемого работающими приборами. Разработчики компании Song chuan учли это обстоятельство и предложили реле для широкого диапазона температур. Реле аттестуются по классам A — S по максимально допустимой температуре обмотки (см.таблицу 2).
Таблица 2
| класс |
макс.температура обмотки,°С |
| A |
105 |
| B |
130 |
| F |
155 |
| H |
180 |
| N |
200 |
| R |
220 |
| S |
240 |
При выборе реле на определенный температурный диапазон надо учитывать не только температуру окружающей среды, но и то обстоятельство, что при повышении напряжения происходит дополнительный нагрев обмотки. Это значит, что реле класса А не следует ставить под капот автомобиля, так как возможные перенапряжения, произошедшие в жаркий летний день при прогретом двигателе, выведут реле из строя. Здесь свой выбор лучше остановить на изделиях, аттестованных по классу В или даже F. Более подробные рекомендации по выбору реле для конкретных применений можно найти на сайте www.songchuan.ru или в каталоге фирмы.
В заключение приведем несколько примеров продукции для различных областей применения.
Реле для применения в телекоммуникационной аппаратуре тип 876N

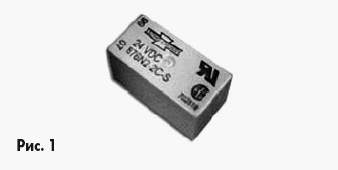

Реле предназначено для установки на печатную плату, выводы расположены с нижней стороны корпуса в два ряда (рис.1). Смонтировано в герметичном корпусе и имеет габариты 20,3x10,1x11,43 мм.
Реле имеет одну обмотку и две пары переключающих контактов. Обмотка выполняется на напряжения от 5 до 48 В постоянного тока. Максимальная коммутируемая мощность — 0,2 Вт, напряжение пробоя изоляции — 1500 В, максимальный коммутируемый ток (на резистивную нагрузку)— 3 А, максимальное коммутируемое напряжение 150 В, контактное сопротивление — не более 100 мОм.
Реле для систем промышленной автоматики типа SCLD

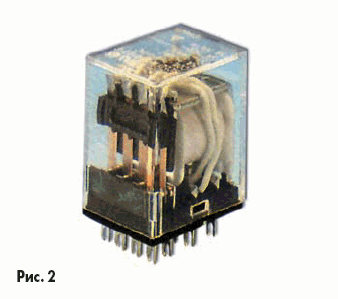

Реле может устанавливаться как на печатную плату, так и непосредственно на монтажную поверхность, соответственно имеет два типа выводов (рис.2). Смонтировано на прочном основании и закрыто прозрачной пластиковой крышкой. Реле вписывается в габариты 27,5x21,5x36 мм.
Реле может комплектоваться индикацией (неоновая лампа, светодиод) или приборами для подавления ЭДС самоиндукции, включенными параллельно катушке.
Реле имеет одну обмотку и четыре пары переключающих контактов. Обмотка выполняется на напряжения от 6 до 240 В постоянного или переменного (не одновременно) тока. Максимальная коммутируемая мощность — 0,9 Вт и ~1,2 Вт, напряжение пробоя изоля-ции — 1500 В, максимальный коммутируемый ток (на резистивную нагрузку)— 5 А, максимальное коммутируемое напряжение ~250,28 В, контактное сопротивление — не более 100 мОм.
Ориентировочная розничная цена в Москве составляет около $3.

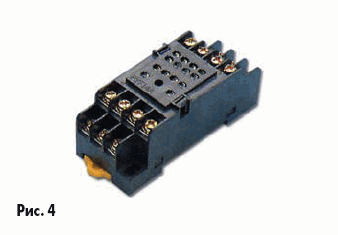

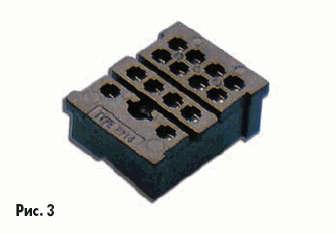

Там, где требуется быстрая смена реле, могут применяться разъемы. К этому реле выпускаются разъемы типа PY-14-0 (для монтажа на печатную плату, рис.3) и PYF-14A (для монтажа на DIN-рейку, рис.4).

Реле для систем промышленной автоматики (коммутация соленоидов, сервомоторов и т.п.) типа 845

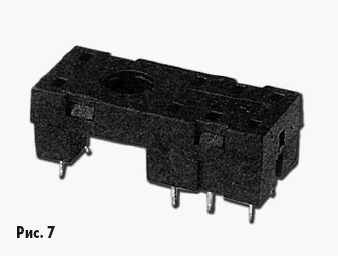

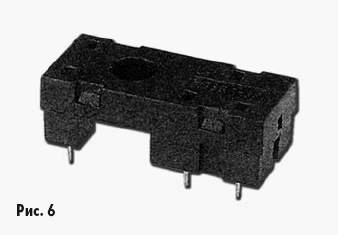

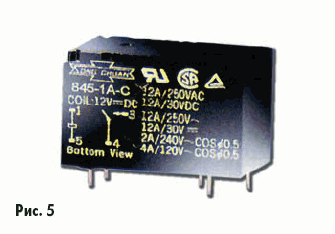

Реле (рис 5) может устанавливаться на печатную плату или в специальный разъем (типа SGR-5P или SGR-8P, в зависимости от числа контактных групп — рис.6 и 7). Реле смонтировано в герметичном корпусе и вписывается в габариты 29x12,7x18,5 мм.
Реле имеет одну обмотку и одну или две пары переключающих, замыкающих или размыкающих контактов. Обмотка выполняется на напряжения от 3 до 60 В постоянного тока. Максимальная коммутируемая мощность — 0,7 Вт постоянного тока, напряжение пробоя изоляции — 5000 В, максимальный коммутируемый ток (на резистивную нагрузку)— 10 А, максимальное коммутируемое напряжение — 60 В, контактное сопротивление — не более 100 мОм.
Ориентировочная розничная цена в Москве — около $1,3.
Реле для систем промышленной автоматики и бытовой техники типа 832

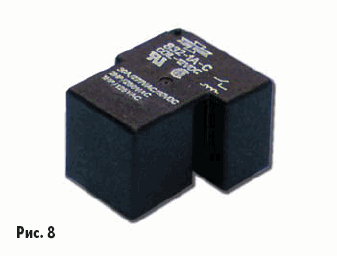

Реле может устанавливаться на печатную плату или на монтажную поверхность (рис.8). Предусмотрены два типа корпуса (по способу монтажа) или открытое исполнение. Реле вписывается в габариты 24,1x29x17,3 мм (для открытого исполнения и варианта для установки на плату)и 50x28,2x28 мм (для установки на монтажную поверхность).
Реле имеет одну обмотку и одну пару переключающих, замыкающих или размыкающих контактов. Обмотка выполняется на напряжения от 5 до 110 В постоянного тока. Максимальная коммутируемая мощность — 0,93 (1,1) Вт постоянного тока, напряжение пробоя изоляции — 4000 В, максимальный коммутируемый ток (на резистивную нагрузку) — 30 А, максимальное коммутируемое напряжение — 277 В, контактное сопротивление — не более 100 мОм.
Ориентировочная розничная цена в Москве — около $1,7.
Реле для систем промышленной автоматики (коммутация двигателей компрессоров, кондиционеров, блоков бесперебойного питания и т.п.) типа 841

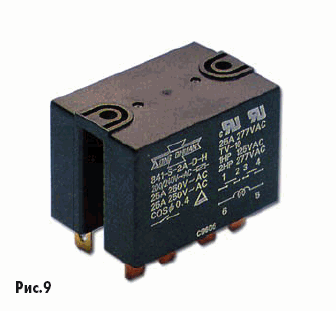

Реле может устанавливаться на печатную плату или на монтажную поверхность (рис.9). Оно смонтировано в герметичном корпусе и вписывается в габариты 51,5x34,9x36,8 мм.
Реле имеет одну обмотку и одну или две пары замыкающих мостиковых контактов. Обмотка выполняется на напряжения от 3 до 240 В как постоянного, так и переменного тока. Максимальная коммутируемая мощность — 1,92 Вт постоянного тока или 2,7 Вт переменного тока, напряжение пробоя изоляции — 4000 В, максимальный коммутируемый ток (на резистивную нагрузку) — 30 А, максимальное коммутируемое напряжение — 240 В, контактное сопротивление — не более 100 мОм.
Ориентировочная розничная цена в Москве — около $5.
Юрий Ермаков
|
