Андрей Кадуков
TVS-диоды General Cemiconductor
Малоемкостные дискретные TVS-диоды TRANSZORB® серии LCE6.5—LCE28A
Диоды серии LCE6.5–LCE28A — это специальные диоды с пониженной емкостью за счет включения последовательно с несимметричным TVS-диодом быстродействующего импульсного диода, как это показано на рис. 11.
В результате получается TVS-диод с максимально эффективной емкостью 100 пф. Такой диод является идеальным решением для защиты высокоскоростных линий передачи данных. Габаритные размеры диодов этой серии такие же, как у диодов серии 1,5КЕ.
Таблица 5. Предельные эксплуатационные характеристики
| Параметр |
Обозначение |
Значение параметра |
Ед. изм. |
| Макс. имп. мощность (имп.- 10/100 мкс.) (1) (2) |
Pppm |
Мин. 1500 |
Вт |
| Макс. имп. ток (имп.- 10/100 мкс) (1) (2) |
Ippm |
См. следующую таблицу |
А |
| Постоянная рассеиваемая мощность при Т=75°, длине выводов 9,5 мм |
Pm (av) |
6,5 |
Вт |
| Температура окружающей среды |
Т |
-65...+175 |
°С |
Примечание. (1) При одиночном импульсе тока и при температуре 25°С. (2) См. рисунок 4.
Таблица 6. Электрические параметры
| Тип |
Посто янное обратное напря жение Vwm (B) |
Напря жение пробоя V(br) (B) |
Напря жение пробоя V(br) (B)
Max Min |
Макс. обр. ток при Vwm Id (мкА) |
Макс. напря жение ограни чения при Ippm Vc (B) |
Макс. имп. ток ограни чения Ippm (A) |
Макс. емкость (пФ) |
Раб. напря жение противо положной поляр ности Vwib |
Макс. ток противо положной поляр ности при Vwib Iib (mA) |
Мин. импульс напряж. противо положной поляр ности Vpib (B) |
| LCE6.5- |
6.5 |
7.22 |
8.82 10.00 |
1000 |
12.3 |
100 |
100 |
75 |
1.0 |
100 |
| LCE28А |
28 |
31.1 |
43.4 1.0 |
5.0 |
45.5 |
33 |
100 |
75 |
1.0 |
100 |
 |
 |
 |
| Рис. 11. Малоемкостной TVS-диод |
Рис. 12. Зависимость Pppm от td для серий дискретных TVS-диодов серии LCE6.5 - LCE28A |
Рис. 13. Зависимость Pppот Т для серий лискретных TVS-диодов серии LCE6.5 - LCE28A |
TVS-диоды TRANSZORB®
серии P6KE6.8 — P6KE440CA
Диоды серии P6КЕ6,8–P6КЕ440СА выпускаются в симметричном и несимметричном исполнении. В обозначении симметричного диода добавляется суффикс С или СА.
Таблица 7. Предельные эксплуатационные характеристики
| Параметр |
Обозначение |
Значение параметра |
Ед. изм. |
| Макс. имп. мощность (имп.- 10/1000 мкс) (1) |
Pppm |
Min. 600 |
Вт |
| Макс. имп. ток (имп.- 10/1000 мкс) (1) |
Ippm |
См. следующую таблицу |
А |
| Постоянная рассеиваемая мощность при Т=75°, длине выводов 9,5 мм |
P m(av) |
5,0 |
Вт |
| Макс прямой ток, только для несимметричных диодов |
Ifsm |
100 |
A |
| Макс. имп. прямое напряжение при 100 А, только для несимметричных диодов |
Vf |
3,5/5,0 |
V |
| Температура окружающей среды |
Т |
-55...+175 |
°С |
Примечание. (1) См. рисунок 4
Таблица 8. Электрические параметры
| Тип |
Напряжение пробоя V(br) (B)
Макс. Мин. |
Тест. ток пробоя It (mA) |
Постоянное обратное напряжение Vwm (B) |
Макс. обр. ток при Vwm Id (мкА) (1) |
Макс. имп. ток ограни чения Ippm (A) |
Макс. напря жение ограни чения при Ippm Vc (B) |
Темпер. коэф. напря жения пробоя (%/°С) |
| Р6КЕ6.8 - |
6.12 7.48 |
10 |
5.5 |
1000 |
55.6 |
10.8 |
0.057 |
| Р6КЕ440А |
418 462 |
1.0 |
376 |
1.0 |
1.0 |
602 |
0.110 |
Примечание. (1) Для симметричных диодов с Vwm=10 В и менее, значение Id в два раза меньше.
В таблице указаны только параметры диодов с минимальными и максимальными значениями V(br).
Малоемкостные TVS-диоды
TRANSZORB® серии SAC5.0–SAC50
Принцип работы малоемкостных диодов серии SAC5.0–SAC50 аналогичен принципу работы диодов серии LCE6.5–LCE28A. Габаритные размеры диодов этой серии такие же, как у диодов серии P6КЕ.
Таблица 11. Предельные эксплуатационные характеристики.
| Параметр |
Обозначение |
Значение параметра |
Ед. изм. |
| Макс. имп. мощность (имп.- 10/1000 мкс) (1) |
Pppm |
Min. 5000 |
Вт |
| Макс. имп. ток (имп.- 10/1000 мкс) (1) |
Ippm |
См. следующую таблицу |
А |
| Постоянная рассеиваемая мощность при Т=75°, длине выводов 9,5 мм |
P m(av) |
8,0 |
Вт |
| Макс прямой ток, только для несимметричных диодов |
Ifsm |
500 |
A |
| Макс. имп. прямое напряжение при 100 А, только для несимметричных диодов |
Vf |
3,5 |
V |
| Температура окружающей среды |
Т |
-55...+175 |
°С |
Примечание. (!) См. рисунок 4.
Таблица 12. Электрические параметры
| Тип |
Напряжение пробоя V(br) (B)
Макс. Мин. |
Тест. ток пробоя It (mA) |
Постоянное обратное напряжение Vwm (B) |
Макс. обр. ток при Vwm Id (мкА) (1) |
Макс. имп. ток ограни чения Ippm (A) |
Макс. напря жение ограни чения при Ippm Vc (B) |
Темпер. коэф. напря жения пробоя (%/°С) |
| РКР5.0 - |
6,4 7,30 |
50 |
5,0 |
2000 |
521 |
9,6 |
0,057 |
| РКР110А |
122 135 |
5,0 |
110 |
2,0 |
28,2 |
177 |
0.112 |
Примечание. В таблице указаны только параметры диодов с минимальными и максимальными значениями V(br).
Таблица 9. Предельные эксплуатационные характеристики
| Параметр |
Обозначение |
Значение параметра |
Ед. изм. |
| Макс. имп. мощность (имп.- 10/1000 мкс.) (1) (2) |
Pppm |
Мин. 500 |
Вт |
| Макс. имп. ток (имп.- 10/1000 мкс) (1) (2) |
Ippm |
См. следующую таблицу |
А |
| Постоянная рассеиваемая мощность при Т=75°, длине выводов 9,5 мм |
Pm (av) |
3,0 |
Вт |
| Температура окружающей среды |
Т |
-65...+175 |
°С |
Примечание. (1) При одиночном импульсе тока и при температуре 25°С. (2) См. рисунок 4.
Таблица 10. Электрические параметры
| Тип |
Посто янное обратное напря жение Vwm (B) |
Мин. напря жение пробоя при It=1,0mA V(br) (B) |
Макс. обр. ток при Vwm Id (мкА) |
Макс. напря жение ограни чения при Ipp=5,0A Vc (B) |
Макс. имп. ток ограни чения Ippm (A) |
Макс. емкость (пФ) |
Раб. напря жение противо положной поляр ности Vwib (B) |
Макс. ток противо положной поляр ности при Vwib Iib (mA) |
Мин. импульс напряж. противо положной поляр ности Vpib (B) |
| SAC5.0 |
5.0 |
7.60 |
300 |
10.0 |
44 |
50 |
75 |
1.0 |
100 |
| SAC50 |
50 |
55,5 |
5.0 |
88,0 |
5,8 |
50 |
150 |
1.0 |
200 |
Примечание. В таблице указаны только параметры диодов с минимальными и максимальными значениями V(br).
График зависимости Ppp от T этой серии диодов аналогичен соответствующему графику для серии LCE6.5–LCE28A.
TVS-диоды TRANSZORB®
серии 5KP5.0–5KP110A
Диоды серии 5KP5.0– 5KP110A выпускаются только в несимметричном исполнении. Диоды этой серии отличает высокое значение максимальной импульсной мощности (Pppm) — 5000 Вт и высокое быстродействие (без учета паразитной индуктивности) — менее 1 пс.
TVS-диоды TRANSZORB®
в корпусах для поверхностного
монтажа (SMD-корпусах)
TVS-диоды TRANSZORB® в корпусах для поверхностного монтажа (SMD-корпусах) обычно используются для монтажа непосредственно на печатные платы защищаемого оборудования. Они предназначены для защиты линий передачи данных, портов ввода/вывода и других цепей, содержащих чувствительные электронные компоненты от импульсных перенапряжений, вызываемых электростатическими, коммуникационными и грозовыми разрядами. Размеры используемых корпусов делают такие диоды идеальным средством защиты для применения в приложениях с высокой плотностью расположения компонентов, например переносные радиостанции, сотовые телефоны и радиотелефоны, и в другом малогабаритном электронном оборудовании.
Они характеризуются широким диапазоном рабочих напряжений (от 5,0 до 328 В) и напряжениями ограничения (от 9,6 до 328 В), малым временем срабатывания, способностью подавлять импульсы перенапряжений высокой мощности (до 1500 Вт при форме импульса 10/1000 мкс).
TVS-диоды TRANSZORB®
серии 1,5SMC
Диоды серии 1,5SMC выпускаются в симметричном и несимметричном исполнении. В обозначении симметричного диода добавляется суффикс СА. Например, 1,5SMC10CA. В несимметричных диодах для обозначения катода на корпусе наносится специальная полоса (см. габаритный чертеж 1,5SMC).
 |
 |
График, иллюстрирующий зависимость Ppp или Ipp от T для диодов серии 1,5SMC аналогичен приведенному на рис.15 графику для диодов серии P6КЕ6,8 — P6КЕ440СА.
TVS-диоды TRANSZORB®
серии P6SMB
Диоды серии P6SMB выпускаются в симметричном и несимметричном исполнении. В обозначении симетричного диода используется суффикс СА. Например, P6SMB10CA. В несимметричных диодах, для обозначения катода на корпусе наносится специальная полоса (см. габаритный чертеж P6SMB).
Таблица 13. Предельные эксплуатационные характеристики
| Параметр |
Обозначение |
Значение параметра |
Ед. изм. |
| Макс. имп. мощность (имп.- 10/1000 мкс.) (1) |
Pppm |
Мин. 1500 |
Вт |
| Макс. имп. ток (имп.- 10/1000 мкс) (1) |
Ippm |
См. следующую таблицу |
А |
| Постоянная рассеиваемая мощность при Т=50°, длине выводов 9,5 мм |
Pm (av) |
6,5 |
Вт |
| Макс.прямой ток, только для несимметричных диодов (2) |
Ifsm |
200 |
А |
| Температура окружающей среды |
Т |
-65...+150 |
°С |
Примечание. (1) При одиночном импульсе тока (рис. 4) и при температуре 25 °С. (2) Измеряется только для несимметричных диодов при воздействии одиночного импульса в виде синусоидальной полуволны длительностью 8,3 мс (JEDEC метод).
Таблица 14. Электрические параметры.
| Тип (General Semicon- ductor) |
Напряжение пробоя V(br) (B)
Макс. Мин. |
Тест. ток пробоя It (mA) |
Постоянное обратное напряжение Vwm (B) |
Макс. обр. ток при Vwm Id (мкА) (2) |
Макс. имп. ток ограни чения Ippm (A) (1) |
Макс. напря жение ограни чения при Ippm Vc (B) |
Темпер. коэф. напря жения пробоя (%/°С) |
| 1.55МС6.8А- |
6,45- 7,14 |
10 |
5,80 |
1000 |
143 |
10,5 |
0,057 |
| 1.55МС220А |
209 231 |
1,0 |
185 |
1,0 |
4,6 |
238 |
0,108 |
Примечание. (1) Форма импульса тока в соответствии с рис. 4. (2) Для симметричных диодов с Vbr=10 B и менее, значение ID в два раза меньше. В таблице указаны только параметры диодов с минимальными и максимальными значениями V(br).
График, иллюстрирующий зависимость Ppp или Ipp от T для диодов серии P6SMB аналогичен приведенному на рис.15 графику для диодов серии P6КЕ6,8 — P6КЕ440СА.
TVS-диоды TRANSZORB®
серии SMAJ5.0- SMAJ188CA
Таблица 15. Предельные эксплуатационные характеристики
| Параметр |
Обозначение |
Значение параметра |
Ед. изм. |
| Макс. имп. мощность (имп.- 10/1000 мкс.) (1) |
Pppm |
Мин. 600 |
Вт |
| Макс. имп. ток (имп.- 10/1000 мкс) (1) |
Ippm |
См. следующую таблицу |
А |
| Постоянная рассеиваемая мощность при Т=50° |
Pm (av) |
5,0 |
Вт |
| Макс.прямой ток, только для несимметричных диодов (2) |
Ifsm |
100 |
А |
| Температура окружающей среды |
Т |
-65...+150 |
°С |
Примечание. (1) При одиночном импульсе тока (рис. 4) и при температуре 25 °С. (2) Измеряется только для несимметричных диодов при воздействии одиночного импульса в виде синусоидальной полуволны длительностью 8,3 мс (JEDEC метод).
Таблица 16. Электрические параметры.
| Тип (General Semicon- ductor) |
Напряжение пробоя V(br) (B)
Макс. Мин. |
Тест. ток пробоя It (mA) |
Постоянное обратное напряжение Vwm (B) |
Макс. обр. ток при Vwm Id (мкА) (2) |
Макс. имп. ток ограни чения Ippm (A) (1) |
Макс. напря жение ограни чения при Ippm Vc (B) |
Темпер. коэф. напря жения пробоя (%/°С) |
| Р68МВ6.8А- |
6,45- 7,14 |
10 |
5,80 |
1000 |
57,1 |
10,5 |
0,057 |
| Р65МВ220А |
209 231 |
1,0 |
185 |
1,0 |
1,8 |
238 |
0,108 |
Примечание. (1) Форма импульса тока в соответствии с рис. 4. (2) Для симметричных диодов с Vbr=10 B и менее, значение ID в два раза меньше. В таблице указаны только параметры диодов с минимальными и максимальными значениями V(br).
Диоды серии SMAJ5.0–SMAJ188CA выпускаются в симметричном и несимметричном исполнении. В обозначении симметричного диода добавляется суффикс СА. Например, SMAJ188CA. В несимметричных диодах, для обозначения катода на корпусе наносится специальная полоса (см. габаритный чертеж SMAJ188CA). Диоды этой серии оптимизированы для защиты оборудования локальных вычислительных сетей (ЛВС) от электростатических разрядов, в соответствии с требованиями МЭК 1000-4-2, и от перенапряжений, в соответствии с МЭК 1000-4-4.
Таблица 17. Предельные эксплуатационные характеристики
| Параметр |
Обозначение |
Значение параметра |
Ед. изм. |
| Макс. имп. мощность (имп.- 10/1000 мкс.) (1) |
Pppm |
Мин. 400 |
Вт |
| Макс. имп. ток (имп.- 10/1000 мкс) (1) |
Ippm |
См. следующую таблицу |
А |
| Макс.прямой ток, только для несимметричных диодов (2) |
Ifsm |
40 |
А |
| Температура окружающей среды |
Т |
-55...+150 |
°С |
Примечание. (1) При одиночном импульсе тока (рис. 4) и при температуре 25 °С. (2) Измеряется только для несимметричных диодов при воздействии одиночного импульса в виде синусоидальной полуволны длительностью 8,3 мс (JEDEC метод).
Таблица 18. Электрические параметры.
| Тип (General Semicon- ductor) |
Напряжение пробоя V(br) (B)
Макс. Мин. |
Тест. ток пробоя It (mA) |
Постоянное обратное напряжение Vwm (B) |
Макс. обр. ток при Vwm Id (мкА) (2) |
Макс. имп. ток ограни чения Ippm (A) (1) |
Макс. напря жение ограни чения при Ippm Vc (B) |
| SMAJ5.0 |
6,40- 7,14 |
10 |
5,80 |
800 |
31,1 |
9,6 |
| SMAJ220А |
209 231 |
1,0 |
185 |
1,0 |
0,91 |
328 |
Примечание. (1) Форма импульса тока в соответствии с рис. 4. (2) Для симметричных диодов с Vbr=10 B и менее, значение ID в два раза меньше. В таблице указаны только параметры диодов с минимальными и максимальными значениями V(br).
График, иллюстрирующий зависимость Ppp или Ipp от T для диодов серии SMAJ5.0– SMAJ188CA аналогичен приведенному на рис. 15 графику для диодов серии P6КЕ6,8– P6КЕ440СА.
TVS-диоды TRANSZORB®
серии TGL41-6.8–TGL41-200A.
Таблица 19. Предельные эксплуатационные характеристики
| Параметр |
Обозначение |
Значение параметра |
Ед. изм. |
| Макс. имп. мощность (имп.- 10/1000 мкс.) (1) |
Pppm |
Мин. 400 |
Вт |
| Макс. имп. ток (имп.- 10/1000 мкс) (1) |
Ippm |
См. следующую таблицу |
А |
| Постоянная рассеиваемая мощность при Т=50° |
Pm (av) |
1,0 |
Вт |
| Макс.прямой ток, только для несимметричных диодов (2) |
Ifsm |
40 |
А |
| Температура окружающей среды |
Т |
-55...+150 |
°С |
Примечание. (1) При одиночном импульсе тока (рис. 4) и при температуре 25 °С. (2) Измеряется только для несимметричных диодов при воздействии одиночного импульса в виде синусоидальной полуволны длительностью 8,3 мс (макс. 4 импульса в минуту).
Таблица 20. Электрические параметры.
| Тип (General Semicon- ductor) |
Напряжение пробоя V(br) (B)
Макс. Мин. |
Тест. ток пробоя It (mA) |
Постоянное обратное напряжение Vwm (B) |
Макс. обр. ток при Vwm Id (мкА) (2) |
Макс. имп. ток ограни чения Ippm (A) (1) |
Макс. напря жение ограни чения при Ippm Vc (B) |
| TGL41-6.8- |
6,12- 7,48 |
10 |
5,50 |
1000 |
37,0 |
10,8 |
| TGL41-200A |
190 210 |
1,0 |
171 |
5,0 |
0,73 |
274 |
Примечание. (1) Форма импульса тока в соответствии с рис. 4. В таблице указаны только параметры диодов с минимальными и максимальными значениями V(br).

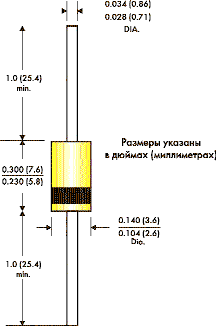

Диоды этой серии выпускаются в оригинальных цилиндрических корпусах для поверхностного монтажа. Они выпускаются только в несимметричном исполнении. Для обозначения катода на корпусе наносится специальная полоса голубого цвета (см. габаритный чертеж TGL41-6.8–TGL41-200A ). График, иллюстрирующий зависимость Ppp или Ipp от T для диодов серии TGL41-6.8– TGL41-200A аналогичен приведенному на рис. 15 графику для диодов серии P6КЕ6,8– P6КЕ440СА.
postmaster@aogamma.spb.su
|
