Коррекция коэффициента мощности в импульсных источниках

Входная цепь большинства источников питания (ИП) характеризуется наличием как минимум одной из следующих проблем. Во-первых, искажениями тока. ИП без коррекции коэффициента мощности выдает большие значения тока в нагрузку только на пиках входного напряжения, что приводит к появлению паразитных токов во входной цепи. Во-вторых, между входным напряжением и током может быть заметный сдвиг фаз, что вызывает большие потери во входных цепях.

Комплексным показателем, характеризующим эффективность использования ресурсов ИП, является коэффициент мощности (КМ).

КМ определяется как отношение между активной (полезной) и полной (активной и реактивной) потребляемой мощностью преобразователя напряжения. Значение полезной мощности вычисляется как произведение тока и напряжения на косинус угла между ними. Полная мощность определяется перемножением среднеквадратичных величин. Таким образом:

PF= Р/Vrms Irms.

Для двух синусоидальных сигналов с одинаковой частотой КМ может быть определен через косинус угла между этими синусоидами:

PF=cos (fи).

Значение КМ теоретически может изменяться от менее чем 1 до 100 %, в зависимости от соотношения между активной и реактивной мощностями. При этом КМ может быть опережающим (при емкостном характере нагрузки) или отстающим (при индуктивном).

Таким образом, задачей корректора КМ является сведение к нулю сдвига фаз между током и напряжением или, иными словами, нейтрализация емкостной и индуктивной составляющих нагрузки преобразователя напряжения.

Результатом активной коррекции КМ является следование входного тока ИП питающему напряжению. При этом возможно получить КМ порядка 99,9 %.

ИП с высоким КМ позволяют снизить энергопотребление, а точнее говоря, более рационально использовать внешние энергоресурсы.

Кроме того, использование микросхем коррекции КМ дает экономию на:

  • выборе входных конденсаторов меньшей емкости;
  • более простой конструкции трансформатора;
  • меньших потерях на переключающем транзисторе;
  • меньшем размере печатной платы.

Ниже рассмотрены две наиболее популярные микросхемы коррекции КМ, предлагаемые одним из лидеров в области производства микросхем для импульсных ИП — компанией Unitrode (TI).

Усовершенствованный регулятор коэффициента мощности

Отличительные особенности

  • управление ШИМ-бустером до коэффициента мощности, близкого к 1;
  • ограничение искажений сетевого тока в пределах <3 %;
  • точное ограничение мощности;
  • метод управления — по току на фиксированной частоте;
  • включает в себя широкополосный (5 МГц) усилитель с низким напряжением смещения;
  • имеет встроенное ограничение напряжения и тока на выходе усилителя тока;
  • имеет улучшенный умножитель, характеризующийся смещением по переменному току менее 500 мВ (не нужен внешний потенциометр), диапазоном синфазного напряжения по выходу 0–5 В;
  • снабжен компаратором «опорное напряжение в норме»; снабжен точным и быстрым компаратором сигнала ENABLE;
  • допускает выбор порогового срабатывания при снижении выходного напряжения (16/10 В / 10,5/10 В);
  • ток потребления при запуске 300 мкА.
  Порог включения, В Порог выключения, В
UC1854A 16 10
UC1854B 10,5 10

Описание

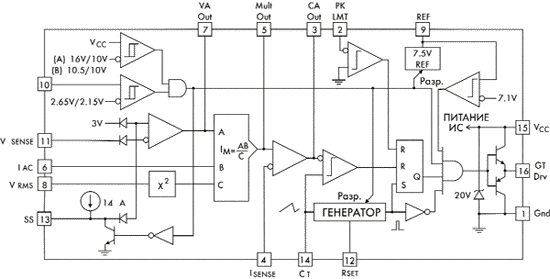

Семейство изделий UC1854A/B — это улучшенная версия UC1854 с сохранением цоколевки. Подобно UC1854, данные микросхемы содержат все функции, необходимые для предварительных стабилизаторов с активной коррекцией коэффициента мощности. Контроллеры достигают близкого к 1 коэффициента мощности за счет приближения формы переменного тока на входе к форме напряжения на нем. Для этого в UC1854A/B используется метод управления по среднему току. В отличие от метода управления по пиковому току, метод управления по среднему току поддерживает во входной цепи стабильный, синусоидальный ток с низкими искажениями без необходимости в компенсации наклона.

Улучшения в UC1854A/B по сравнению с UC1854: более широкополосный усилитель тока с низким смещением, компаратор разрешения с более быстрым откликом и большей точностью, компаратор «опорное напряжение в порядке» (VREF «good»), выбор порога срабатывания при снижении выходного напряжения (16/10 В для автономной работы, 10,5/10 В при запуске от дополнительного 12-вольтового стабилизатора), уменьшенный ток потребления при запуске и улучшенная схема умножения/деления. Новые особенности, например ограничение выходного напряжения, улучшенная нагрузочная способность усилителя и низкое напряжение смещения на выводе VAC, снижают требуемое число внешних компонентов, одновременно улучшая работу устройства. Расширенный входной диапазон синфазного напряжения на Выходе Умножителя/Входе Усилителя тока предоставляет разработчику большую гибкость в выборе метода измерения тока. В отличие от своего предшественника, в данной ИС вход RSET управляет только током зарядки в генераторе и не влияет на ограничение максимального выходного тока умножителя. Теперь этот ток все время ограничивается на максимальном уровне в 2IAC, что упрощает процесс разработки и обеспечивает адаптивное ограничение мощности (foldback power limiting) при перебоях в электроснабжении или чрезвычайно низком напряжении в сети.

Остальные отличительные особенности: источник опорного напряжения 7,5 В, имеющий точность 1 %, генератор с фиксированной частотой, ШИМ, усилитель напряжения с мягким запуском, опережающая связь по напряжению (квадратор VRMS), ограничитель входного напряжения и компаратор перегрузки по току.

Выпускается в 16-выводном DIP-корпусе версий N, DW и J и в 20-выводном PLCC версий L и Q.

Расположение выводов Назначение выводов
Корпуса DIP-16 и SOIC-16, типы J, N, DW (вид сверху) Корпуса PLCC-20, LCC-20, типы Q, L
Функция № вывода
N/C 1
Gnd 2
PKLMT 3
CA Out 4
ISENSE 5
N/C 6
Mult Out 7
IAC 8
VA Out 9
VRMS 10
N/C 11
VREF 12
ENA 13
VSENSE 14
RSET 15
N/C 16
SS 17
CT 18
VCC 19
GT Drv 20

Высокоэффективный регулятор коэффициента мощности

Отличительные особенности

  • управление ШИМ-бустером до коэффициента мощности, близкого к 1;
  • режим управления по току на фиксированной частоте, минимизирующий искажения сетевого тока;
  • встроенный активный демпфер (со схемой обнаружения перехода через 0), позволяющий работать на частотах до 500 кГц, улучшая КПД и снижая ЭМИ;
  • синтезатор тока через индуктор, позволяющий работать с одним трансформатором тока в токовом датчике, что увеличивает шумозащищенность и КПД;
  • точный аналоговый умножитель с компенсацией сети, обеспечивающий работу при любом входном напряжении;
  • широкополосный (5 МГц) усилитель с низким напряжением смещения;
  • защита от перегрузки по току и напряжению;
  • выбор из двух значений порогового срабатывания при снижении выходного напряжения;
  • ток потребления при запуске — 150 мкА;
  • прецизионный источник опорного напряжения 7,5 В, 1%.

Описание

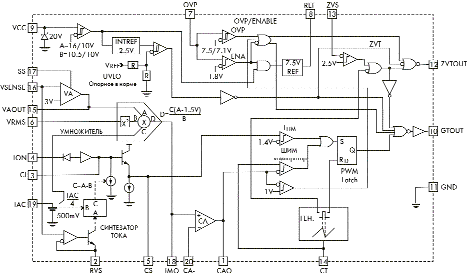

Изделия UC1855A/ B содержат все узлы, необходимые для мощных высокочастотных повышающих преобразователей (бустеров) с коррекцией коэффициента мощности. Метод управления по среднему значению тока обеспечивает формирование в сети стабильного тока, с низкими искажениями, не требующего компенсации наклона. Кроме этого, в UC1855 используется активный демпфер, или схема обнаружения перехода через ноль, что резко снижает потери, связанные с восстановлением обратного сопротивления диодов и включением МОП-транзисторов. Благодаря этому уменьшается электромагнитное излучение и повышается КПД. Теперь становятся реальными частоты преобразователя до 500 кГц, для чего требуется только небольшой МОП-транзистор, диод и индуктивность для резонансного мягкого запуска диода и ключевого элемента бустера. Измерение среднего тока можно реализовать с помощью простого резисторного шунта или токового трансформатора. При использовании трансформаторного датчика внутренняя схема токового синтезатора буферизирует ток через индуктивность во время замкнутого состояния ключа и воссоздает этот ток во время разомкнутого состояния. Улучшенное отношение сигнал/шум и пренебрежимо малые потери в измерительной цепи делают такое решение весьма привлекательным в системах большой мощности.

В UC1855A/B имеется также одноквадрантный умножитель, схема возведения в квадрат и делитель, формирующие программируемый сигнал для токовой обратной связи. Встроенное ограничение тока через умножитель снижает выходную мощность при низком напряжении в сети. Схема защиты от перенапряжения отключает оба выхода контроллера в случае повышения напряжения на выходах бустера.

Остальные отличительные особенности: блокировка при снижении напряжения с гистерезисной характеристикой, источник опорного напряжения 7,5 В, имеющий точность 1 %, усилитель напряжения с мягким запуском, ограничитель входного напряжения и компаратор сигнала разрешения.

Выпускается в 20-выводном DIP- и SOIC-корпусах версий N, DW и J и в 20-выводном PLCC версий N, DW, Q, J и L.

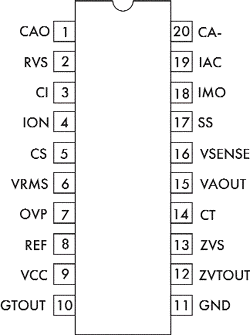

Расположение выводов, вид сверху
Корпус DIP-20, типы J, N Корпус SOIC-20, тип DW
Корпуса PLCC-20, LCC-20, типы Q, L
