Александр Переятенец

Почему HAMEG?

После падения «железного занавеса», когда на отечественных специалистов обрушился поток информации, они, к своему удивлению, обнаружили, что тихая заводь контрольно-измерительных приборов не ограничивается несколькими громкими именами. В научно-техническом мире в области контрольно-измерительной техники высоко котируются разные производители. Один из них — HAMEG.

Фирма HAMEG GmbH (Германия) имеет сорокалетний опыт производства контрольно-измерительной аппаратуры.

Разработанные специалистами фирмы HAMEG радио- и электроизмерительные приборы отличаются чрезвычайной простотой обслуживания, имеют продуманную эргономичную конструкцию и высокие технические показатели. Гарантируемое фирмой качество приборов подтверждено соответствующими европейскими сертификатами.

Большинство предлагаемых измерительных приборов имеет встроенные (бортовые) ЭВМ, упрощающие, автоматизирующие и согласующие многие операции, выполняемые прибором при измерениях. Для связи с компьютером в основном они имеют интерфейс IEEE-482 или RS-232. Нельзя не отметить множество дополнительных аксессуаров, сопровождающих приборы HAMEG, что существенно расширяет возможности их применения.

Все радио и электроизмерительные приборы HAMEG совместимы, что позволяет создавать измерительные комплексы.

Все многообразие контрольно-измерительных приборов, производимых фирмой HAMEG, может быть сведено к трем основным направлениям:

  1. Линейка унифицированных по внешнему виду и габаритам автономных стационарных приборов.
  2. Линейка комплексных измерительных станций, объединяющих в себе возможности нескольких приборов.
  3. Модульные измерительные системы.

При этом совместимость всего модельного ряда контрольно-измерительных приборов, производимых фирмой HAMEG, является тем, к чему стремится большинство инженеров, техников и исследователей в области радиотехнических измерений.

Унифицированные лицевые панели контрольно-измерительных приборов под маркой HAMEG с понятными мнемоническими символами существенно облегчают процесс измерения, позволяют привычно использовать приборы, а логичные обозначения органов управления упрощают работу.

Линейка осциллографов начинается с различных по функциональным возможностям двухканальных стационарных аналоговых осциллографов, работающими в режиме реального времени. Каждый из них имеет: встроенный калибратор 1 кГц / 1 МГц — 0,2 В; многофункциональный тестер параметров по току, напряжению, частоте и соединению; обеспечивает автоматическое совмещение; активную TV-синхронизацию.

НМ 303-6 — стандартный осциллограф 2х35 МГц. Сервисный, аналоговый.

НМ 404 — аналоговый осциллограф 2х40 МГц. Два микропроцессора, автоустановка функций, автоматическое определение параметров, вывод информации, сохранение/вызов из памяти (по 9 каналам), экранное меню, курсорные измерения: DU, DI, Df; RS-232-интерфейс.

НМ 1004-2 — аналоговый осциллограф 2х100 МГц. Микропроцессор, автоматическое определение параметров, автоустановка функций, экранное меню, сохранение/вызов из памяти (по 9 каналам), курсорные измерения: DU, DI, Df; RS-232-интерфейс.

НМ 2005 — аналоговый осциллограф 2х200МГц. Микропроцессор, автоматическое определение параметров, автоустановка функций, экранное меню, сохранение/вызов из памяти, курсорные измерения: DU, DI, Df; RS-232-интерфейс.

Аналогово-цифровые осциллографы имеют возможность записи и анализа осциллограмм. Все они обеспечивают: автоматическое определение параметров, автоустановку функций, автоматическое совмещение, сохранение/вызов из памяти (по 9 каналам), активную TV-синхронизацию, калибратор 1 кГц / 1 МГц — 0,2 В, курсорные измерения: DU, DI, Df; RS-232-интерфейс.

НМ 407 — аналогово-цифровой осциллограф 2х100 МГц. Запоминающий осциллограф с максимальной частотой выборки 100 MS/s, память 2048х8 байт по 2 каналам.

НМ 1507 — аналогово-цифровой осциллограф 2х200 МГц. Запоминающий осциллограф с максимальной частотой выборки 200 Mвыб./с, память 2048х8 байт по 2 каналам.

НМ 1008 — цифровой осциллограф 2х100МГц. Запоминающий осциллограф с реальной частотой выборки 50 Mвыб./с, максимальной частотой до 12,5 Gвыб./с, память 16Кбайт х12 по 2 каналам.

Линейка анализаторов спектра представлена автономными, стационарными и многофункциональными приборами, имеющими генератор слежения соответствующего частотного диапазона. Приборы имеют несколько режимов сканирования и встроенные фильтры.

НМ 5005/НМ 5006 — анализаторы спектра, 0,15–500 МГц; 4-разрядный дисплей с регистрацией центральной частоты или частоты маркера.

НМ 5010/НМ 5011 — анализаторы спектра, 0,15–1050 МГц; 4-разрядный дисплей с регистрацией центральной частоты или частоты маркера.

НМ 5012/НМ 5014 — анализаторы спектра, 0,15–1050 МГц; вывод цифровой информации на экран в режиме реального времени: опции, центральная частота/частота маркера, средние, пиковые или квазипиковые значения по положению маркера.

Линейка специальных приборов позволяет расширить функциональные возможности стандартных измерительных приборов и обеспечить проведение дополнительных измерений.

НМ 6050 — анализатор волнового сопротивления сети. Предназначен для использования с анализаторами спектра и с приемными системами в частотном диапазоне от 9 кГц до 30МГц. Прибор обеспечивает характеристику импеданса Z=50 Ом (50 мкГн + 5 Ом) и искусственное ручное преобразование до 220 пФ + 511 Ом.

НМ 6042 — формирователь диаграмм. Измерение параметров, отображение характеристик и тестирование полупроводниковых приборов; вывод на экран до 5 графиков одновременно; запись данных в память.

НМ 7042 — тройной источник питания. Три независимых источника напряжения переменного тока: два по 0…32 В/2 А, один 2,7…5,5 В/3,3 А, возможно параллельное и последовательное подключение потребителей, стабилизация выходных значений тока и напряжения.

Линейка модульных измерительных систем с перестраиваемой или наращиваемой конструкцией включает комбинированные измерительные комплексы, представляющие собой отличное решение для полевой лаборатории или мобильной измерительной станции.

Прочные корпуса приборов предусматривают установку приборов в стойки до 5 модулей. Модульные измерительные системы, предлагаемые фирмой HAMEG, комплектуются сменными блоками. Такие сменные измерительные блоки не имеют индивидуальных источников питания, что существенно облегчает и уменьшает габаритные размеры, удешевляет весь измерительный комплекс. Блочная конструкция контрольно-измерительных приборов позволяет формировать гибкие измерительные комплексы для конкретных задач. Неиспользуемые блоки можно удалять из комплекса для временной консервации, а на их место устанавливать измерительные приборы, необходимые для конкретной производственной задачи. Допустимо размещение блоков не только линейно; существует возможность собирать их в стойки, что позволяет экономить производственные пространства.

НМ 8100 — модульная измерительная система. Построена по принципу измерительного комплекса с наращиваемой конфигурацией и состоит из функционально-независимых и взаимно-совместимых измерительных устройств в идентичных корпусах. Связь через интерфейсы IEEE-488 или RS-232.

НМ 8115 — измеритель мощности 0–8кВт. Одновременная индикация напряжения, силы тока и мощности в частотном диапазоне 20 Гц–1 кГц.

НМ 6050 — универсальный частотомер 0–1,6 ГГц. Программируемый частотомер/таймер, три измерительных входа, 9 измерительных функций, встроенный шаблонный калибратор и фильтры.

НМ 8130/8131 — генератор сигналов программируемый. 10 мГц–10 МГц/10 мкГц–15 МГц. Синтезирующие генераторы, генераторы сигналов стандартной и произвольной формы, энергонезависимая память.

НМ 8134 — синтезатор сигналов программируемый. Синтезирующий генератор 1 Гц–1,024 ГГц. Точность установки частоты + 0,5х106, разрешение 1 Гц, АМ, ФМ, РМ — на всем диапазоне.

НМ 8142 — источник питания программируемый. Три независимых, электрически изолированных выхода: два по 30 В / 1 А, один — 5 В / 2 А, с возможностью последовательного и параллельного подключения, программирования нагрузки.

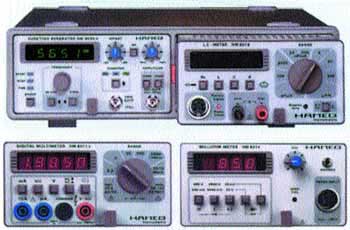

НМ 8000 — модульная измерительная система. Построена по принципу измерительного комплекса с перестраиваемой конфигурацией. В настоящее время фирма HAMEG разработала и поставляет 16 типов измерительных модулей для системы НМ 8000.

НМ 8101-2 — базовый блок модульной системы НМ 8000. Позволяет подключить до двух измерительных модульных блоков. Имеет встроенный источник питания, позволяющий поддерживать два измерительных модуля.

Наиболее популярные модели измерительных модулей:

  • НМ 8011-3 — цифровой мультиметр.
  • НМ 8014 — миллиомметр 200 мОм…20 кОм.
  • НМ 8018 — LC-метр, 200 мкГн…200 Гн / 200 пФ…200 мкФ.
  • НМ 8021-3 — универсальный частотомер 0…1,6 ГГц.
  • НМ 8026 — измеритель пульсаций.
  • НМ 8027 — измеритель искажений 20 Гц…20 кГц.
  • НМ 8030-5 — генератор сигналов 0,05 Гц…5 МГц.
  • НМ 8032 — генератор синусоидальных сигналов 20 Гц…20 МГц.
  • НМ 8035 — импульсный генератор — 2 Гц…20 МГц.
  • НМ 8037 — генератор синусоидальных сигналов 5 Гц…50 кГц с малыми искажениями.
  • НМ 8040-2 — источник питания: два по 0…20 В / 0,5А, один — 5 В / 1 А.
  • НМ 800 — бланк-модуль (фальш-панель).
  • НМ 809 — адаптер (ремонтный удлинитель).

    Надо отметить что стиоимость данных приборов много ниже, чем у аналогичных по классу.

    Контрольно-измерительные приборы под маркой HAMEG позволят решить многие из ваших задач в специальных и типовых измерениях.

    Дополнительную информацию можно найти по адресу: www.pribor.ru.
